| 选型列表: |
| DC 3/4线 |
| 检测方式 | 直接反射 | 镜面反射 | 对 射 | |
 |
 |
|||
| 检测距离 | 10 cm | 3 m | ||
| NPN | 常开 (NO) | JCG-1265D01NO | JCG-1265T3NO | |
| 常闭 (NC) | JCG-1265D01NC | JCG-1265T3NC | ||
| 常开+常闭 (NO+NC) | JCG-1265D01ND | JCG-1265T3ND | ||
| PNP | 常开 (NO) | JCG-1265D01PO | JCG-1265T3PO | |
| 常闭 (NC) | JCG-1265D01PC | JCG-1265T3PC | ||
| 常开+常闭 (NO+NC) | JCG-1265D01PD | JCG-1265T3PD | ||
| 检测方式 | 直接反射 | 镜面反射 | 对 射 | |
 |
 |
|||
| 检测距离 | 10 cm | 3 m | ||
| NPN | 常开 (NO) | JCG-1265D01NO/S | JCG-1265T3NO/S | |
| 常闭 (NC) | JCG-1265D01NC/S | JCG-1265T3NC/S | ||
| 常开+常闭 (NO+NC) | JCG-1265D01ND/S | JCG-1265T3ND/S | ||
| PNP | 常开 (NO) | JCG-1265D01PO/S | JCG-1265T3PO/S | |
| 常闭 (NC) | JCG-1265D01PC/S | JCG-1265T3PC/S | ||
| 常开+常闭 (NO+NC) | JCG-1265D01PD/S | JCG-1265T3PD/S | ||
| 检测方式 | 直接反射 | 镜面反射 | 对 射 | |
 |
 |
|||
| 检测距离 | 10 cm | 3 m | ||
| NPN | 常开 (NO) | JCG-C1265D01NO | JCG-C1265T3NO | |
| 常闭 (NC) | JCG-C1265D01NC | JCG-C1265T3NC | ||
| 常开+常闭 (NO+NC) | JCG-C1265D01ND | JCG-C1265T3ND | ||
| PNP | 常开 (NO) | JCG-C1265D01PO | JCG-C1265T3PO | |
| 常闭 (NC) | JCG-C1265D01PC | JCG-C1265T3PC | ||
| 常开+常闭 (NO+NC) | JCG-C1265D01PD | JCG-C1265T3PD | ||
| 类型 | 直接反射 | 镜面反射 | 对射 |
| 供电电压 | 10...30VDC | ||
| 输出方式 | NPN/PNP NO/NC/NO+NC | ||
| 光 源 | 红外二极管 | ||
| 输出电流 | ≤200mA | ||
| 灵 敏 度 | 不可调 | ||
| 响应时间 | ≤3ms | ||
| 消耗电流 | ≤25 mA | ||
| 电 压 降 | ≤2.5V | ||
| 保护电路 | 具备 | ||
| 动作指示 | 输出指示灯:LED(红色) | ||
| 环境温度 | -10…55℃ | ||
| 环境湿度 | 35…95% | ||
| 防护等级 | IP67 | ||
| 接线方式 | 电缆线2米 或 M12插件连接器 | ||
| 接线方式 | JCG-1265系列为镍铜合金 ;JCG-C1265系列为PBT | ||

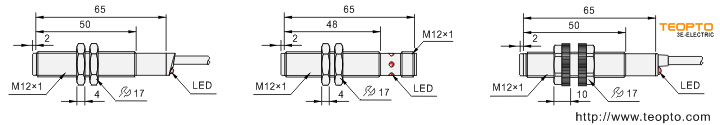

| 外形尺寸: |
单位:mm
| JCG-1265... | JCG-1265.../S | JCG-C1265... |
 |
| 电气接线图: |
| DC 3线: | |
 |
|
| DC 4线: | 发射器: |
 |
 |
