| 选型列表: |
| 规格型号 | 内置计时器 | JCG-2580D1R-T | JCG-2580R4R-T | JCG-2580R6R-T | JCG-2580T20R-T |
| 无计时器 | JCG-2580D1R | CG-2580R4R | CG-2580R6R | JCG-2580T20R | |
| 检测方式 | 直接反射型 | 镜面反射型 | 对射型 | ||
| 检测距离 | 1m | 4m | 6m | 20m | |
| 检测物体 | — | 直径>60mm的不透明物体 | 直径>15mm的不透明物体 | ||
| 迟滞范围 | ≤工作距离的15% | — | — | ||
| 供电电压 | 12～240VDC±10％ 幅度(p-p)10％以下、24～240VAC±10％ 50/60Hz | ||||
| 空载电流 | ≤35mA | ||||
| 电能消耗 | ≤3VA | ||||
| 光源类型 | 红外光 | ||||
| 灵敏度调整 | 电位器 | ||||
| 动作方式 | 暗动/亮动 切换 | ||||
| 输出方式 | 继电器输出:AC250V/DC30V 3A以下 (cos φ ＝1) | ||||
| 负载电流 | ≤3A | ||||
| 响应时间 | <20ms | ||||
| 计时功能 | 开关选择:ON延时;OFF延时;延时时间:0.1～10sec 可调 | ||||
| 指示灯 | 动作指示:红色LED;电源指示:绿色LED | ||||
| 连接方式 | 端子连接 | ||||
| 环境照度 | 太阳光:最大11,000Lx 日光灯:最大3,000Lx | ||||
| 环境温度 | -10-65℃(未结冰),储存:-25-70℃ | ||||
| 环境湿度 | 35%-85%RH（未结露）,储存:35%-85%RH | ||||
| 防护等级 | IP66 | ||||
| 材质 | 外壳:ABS 透镜:PMMA | ||||
| 调试面板: |
| 计时模式: |
注: T为电位器时间设置
| 外形尺寸: |
| 水平安装： | 垂直安装： | |
 |
||
| 安装支架： | TD02型 反射镜： | TD08型 反射镜： | |
 |
|||

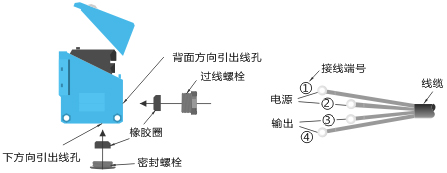

| 电气接线图: |
| ⑴ 根据安装条件选择使用背面方向出线方式 或下方向出线方式 ⑵ 按照右图所示连接端号接线 ⑶ 不使用引出线孔的时候装上密封螺栓 ⑷ 右图所示为背面方向出线方式 |
 |
| 注意事项: |
| ⑴ 不得使用本产品作为人体保护为目的的安全设备。 ⑵ 避免腐蚀性气体、灰尘较多、强烈震动和水、油、药剂直接溅散的场所;以及强光直射的场所。 ⑶ 壳体、透镜、反射镜是塑料制品; 请勿使用有机溶剂与稀释剂等液体进行污染物去除。 |
| 应用: |
 |
 |
 |
| 轮胎的计数定位 | 停车场的车定位 | 线圈线端感应 |
