环形接近开关 L系列
 |
电感式环形传感器 L... 系列可靠地检测通过环内的金属部件，只要金属处于监测范围内，传感器就可以产生一个持续的输出信号。 常用于金属部件的计数和控制，如螺丝钉、螺帽、钢珠等金属制品以及金属线材断裂检测。 ◆ 孔径有6，10，15，22mm 等规格 ◆ 紧凑的设计 ◆ 响应时间短 ◆ 具有灵敏度可调节 ◆ 具有PNP与NPN两种输出状态 ◆ 具有输出状态常开/常闭可切换 |
| 技术指标 | 电气接线图 | 使用示意 | 连接器配件 | 3D CAD数据 |
页面内容呈现有限，只列部分产品规格型号。如有特殊内孔需求，可联系定做！
1、选型表：6-22mm，引线式(Products List of Diameter Hole 6-10mm)回顶部
 |
 |
内径：Ø6 mm | |
| NPN | L01AN6N | ||
| PNP | L01AN6P | ||
| NPN+PNP | L01AN6X | ||
| 内径：Ø10 mm | |||
| NPN | L01AN10N | ||
| PNP | L01AN10P | ||
| NPN+PNP | L01AN10X | ||
| 内径：Ø15 mm | |||
| NPN | L01AN15N | ||
| PNP | L01AN15P | ||
| NPN+PNP | L01AN15X | ||
| 内径：Ø22 mm | |||
| NPN | L01AN22N | ||
| PNP | L01AN22P | ||
| NPN+PNP | L01AN22X | ||

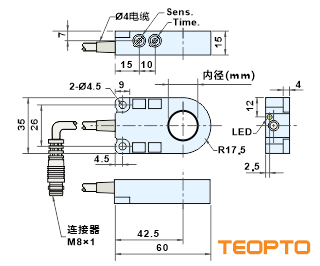

2、选型表：6-22mm，M8猪尾引线式(Products List of Diameter Hole 6-10mm)回顶部
 |
 |
内径：Ø6 mm | |
| NPN | L01AN6NV7 | ||
| PNP | L01AN6PV7 | ||
| NPN+PNP | L01AN6XV7 | ||
| 内径：Ø10 mm | |||
| NPN | L01AN10NV7 | ||
| PNP | L01AN10PV7 | ||
| NPN+PNP | L01AN10XV7 | ||
| 内径：Ø15 mm | |||
| NPN | L01AN15NV7 | ||
| PNP | L01AN15PV7 | ||
| NPN+PNP | L01AN15XV7 | ||
| 内径：Ø22 mm | |||
| NPN | L01AN22NV7 | ||
| PNP | L01AN22PV7 | ||
| NPN+PNP | L01AN22XV7 | ||
3、选型表：6-22mm，M12猪尾引线式(Products List of Diameter Hole 6-10mm)回顶部
 |
 |
内径：Ø6 mm | |
| NPN | L01AN6NC7 | ||
| PNP | L01AN6PC7 | ||
| NPN+PNP | L01AN6XC7 | ||
| 内径：Ø10 mm | |||
| NPN | L01AN10NC7 | ||
| PNP | L01AN10PC7 | ||
| NPN+PNP | L01AN10XC7 | ||
| 内径：Ø15 mm | |||
| NPN | L01AN15NC7 | ||
| PNP | L01AN15PC7 | ||
| NPN+PNP | L01AN15XC7 | ||
| 内径：Ø22 mm | |||
| NPN | L01AN22NC7 | ||
| PNP | L01AN22PC7 | ||
| NPN+PNP | L01AN22XC7 | ||
技术数据，典型值(Technical Data)回顶部
| DC 3/4 Line | ||||
| 环孔直径Ring Diameter | Ø6 | Ø10 | Ø15 | Ø22 |
| 分辨率Resolution | 1.0 mm | 1.5 mm | 2.5 mm | 3.5 mm |
| 工作电压Power Voltage | 10 ... 30V DC | |||
| 输出Output | PNP or NPN, 200 mA, NO/NC; | |||
| 灵敏度调节Sensitivity adjustment | 电位器Potentiometer | |||
| 工作原理Operating principle | 静态Static | |||
| 负载电流Maximum rating | 200 mA max. | |||
| 静态电流Internal power consumption | ≤ 15 mA | |||
| 电压降Voltage drop | ≤ 2.0 V | |||
| 脉冲展宽Pulse stretching | 内置 50msInternal 50ms | |||
| 响应时间Speed of parts | ≤ 0,1ms | |||
| 环境温度Ambient temperature | -25 ... +70 °C | |||
| 功能显示Function Display | 黄色灯YELLOW LED | |||
| 绝缘电压Insulation voltage endurance | 500V | |||
| 电气保护Protection class | 过载、短路、极性保护Protection Operation with class 2 supply voltage | |||
| 防护等级Protection class | IP66 | |||
| 外壳材料Housing material | PPT | |||
| 电缆Cable | 3/4-wires，3×0,15 2m | |||
| 插件连接器Connector | M12 (C5、C6) 插件连接器；M8 (V5、V6) 插件连接器 | |||
（注）：对分辨率有更高要求可联系我们。
电气接线图(Electrical Connection Diagram)回顶部
 |
应用示例(Application Example)回顶部
 |
 |
 |
 |
| 零件计数 (L01...) | 零件输送控制 (L01...) | 堵塞控制 (L01...) | 棒材监控 (L01...) |
连接器配件:(Connector Accessories)回顶部
| 连接电缆(参考选型数据表) | Connecting cables(Data-sheet) | 订货编号Typ. |
| M8 插件 | Connector M8/V5、V6 | 点击查看 |
| M12 插件 | Connector M12/C5、C6 | 点击查看 |
3D/CAD数据:(CAD data)回顶部
