| 检测方式 |  |
 |
||
| 埋入式 | 非埋入式 | |||
| 检测距离 | 20mm | 25mm | ||
| 直流 (集体管) |
NPN 3/4线 |
常开 | LJK-4824S20NO | LJK-4824N25NO |
| 常闭 | LJK-4824S20NC | LJK-4824N25NC | ||
| 开＋闭 | LJK-4824S20ND | LJK-4824N25ND | ||
| PNP 3/4线 |
常开 | LJK-4824S20PO | LJK-4824N25PO | |
| 常闭 | LJK-4824S20PC | LJK-4824N25PC | ||
| 开＋闭 | LJK-4824S20PD | LJK-4824N25PD | ||
| 2线 | 常开 | LJK-4824S20TO | LJK-4824N25TO | |
| 常闭 | LJK-4824S20TC | LJK-4824N25TC | ||
| 交流2线 (可控硅) |
常开 | LJK-4824S20AO | LJK-4824N25AO | |
| 常闭 | LJK-4824S20AC | LJK-4824N25AC | ||
| 自由电源2线 | 常开 | |||
| 常闭 | ||||
 |
| 直流电源 | 交流电源 | 自由电源 | |||||
| 3/4线 | 2线 | ||||||
| 工作电压 | 10～30VDC | 90～250VAC | 12～240VDC 24～240VAC |
||||
| 输出形式及电流 | 晶体管输出 | ≤200mA | -- | -- | |||
| 可控硅输出 | -- | ≤500mA | -- | ||||
| 静态电流 | ≤10mA | ≤0.5mA | ≤0.5mA | -- | |||
| 电 压 降 | -- | ≤5V | ≤5V | -- | |||
| 工作频率 | 1000Hz | 50Hz | 20Hz | -- | -- | ||
| 标准检测体 | 48×48×1mm（铁），可检测导磁性物体 | ||||||
| 回差距离 | 约为检测距离的10% | ||||||
| 保护回路 | 具备逆极性保护 | -- | -- | ||||
| 防护等级 | IP67 | ||||||
| 环境温度 | -20～80℃（不凝露，不结冰） | ||||||
| 相对湿度 | 35～95%RH（不凝露，不结冰） | ||||||
| 外壳材料 | 镀镍黄铜+ABS | ||||||
| 接线形式 | 引线 2m | ||||||
 |
|

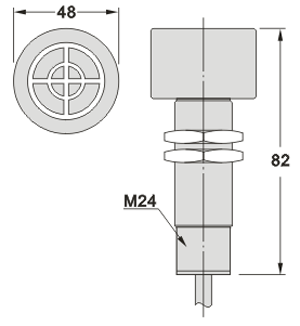

单位：mm  |
 |
 |
   |
