超速模块
超速传感器转换模块
| ● 转速范围：1、6-200 转/分 2、1000-12000 转/分 ● 输出形式：1、6-200 转/分,开关量 2、1000-12000 转/分,模拟量或开关量 ● 探头形式：脉冲输出的传感器. ● 速度设置：电位器调节 ● 工作电压：1、U1=5-30V DC (兼容单片机采样) 2、U2=10-30V DC(通用传感器与负载) 3、U3=15-30V DC(模拟电压0-10V输出) |
 |

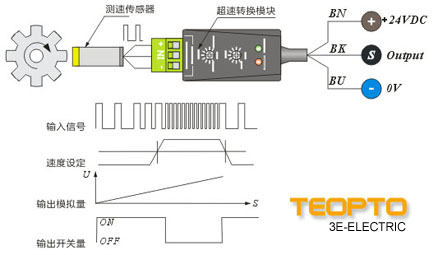

■ 工作原理：
| 1、开关量输出： 开机后模块输出闭合，系统设备运行当转速达到设定值后，模块输出断开，系统设备停止。 NPN输出低电平→高电平 PNP输出高电平→低电平 2、模拟量输出： 速度越快输出电压线性升高，速度慢输出电压线性降低。 3、模拟量输出范围： 1）0...5V 2）0...10V |
 |

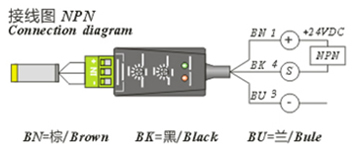

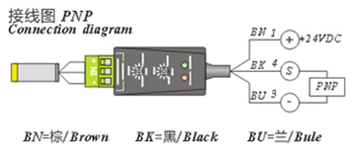

■ 电气接线图：
 |
 |
■ 选型表：
低速超速转换模块(开关量) 速度范围:6-200转/分
 |
工作电压 Voltage |
输出类型 Output |
订货型号 (TYP) |
| DC5-30V | NPN-NC | SDS-LNU1 | |
| PNP-NC | SDS-LPU1 | ||
| DC10-30V | NPN-NC | SDS-LNU2 | |
| PNP-NC | SDS-LPU2 |
高速超速转换模块(开关量) 速度范围:1000-12000转/分
|
工作电压 Voltage |
输出类型 Output |
订货型号 (TYP) |
| DC5-30V | NPN-NC | SDS-HNU1 | |
| PNP-NC | SDS-HPU1 | ||
| DC10-30V | NPN-NC | SDS-HNU2 | |
| PNP-NC | SDS-HPU2 |
速超速转换模块(模拟量) 速度范围:1000-12000转/分
|
工作电压 Voltage |
输出类型 Output |
订货型号 (TYP) |
| DC10-30V | 电压0-5V | SDS-HUA | |
| 电压0-10V | SDS-HUB |
注： 1、当电压为U1时候，若系统为单片机5V电压，测速传感器配电选型需工作电压为直流5V。
2、低速转换模块不具有模拟电压型输出。
3、开关量输出的模块，为常闭形式（速度为未达到设定值，输出闭合，当速度为未达到设定值时输出断开）。
NPN：输出低电平，PNP：输出高电平。
其他速度范围及输出参数,可预定。
■ 电气参数：
| 技术数据 (典型值) | Technical data (typ.) | >+20℃, 24V DC |
| 供电电压 | Service voltage | DC 5...30V（适合5V供电的单片机系统） DC 10...30V（通用传感器） DC 15...30V（模拟电压量输出） |
| 输出方式 | Output | 开关量：pnp or npn, 100 mA, NC;(可选) 模拟量：0-5V or 0-10V (可选) |
| 速度调节 | Speed adjustment | 电位器/Potentiometer |
| 额定输出电流 (Max.) | Maximum rating | 100 mA |
| 静态电流 | Internal power consumption | < 5 mA |
| 电压降 | Voltage drop | < 1,0 V |
| 环境温度 | Ambient temperature | -25 ... +70 °C |
| 绝缘电压 | Insulation voltage endurance | 500V |
| 电气保护 | Protection class | 过载、短路、极性保护/Protection Operation with class 2 supply voltage |
| 防护等级 | Protection class | IP64 |
| 外壳材料 | Housing material | ABS |

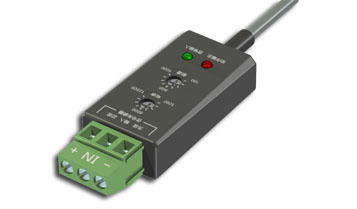

■ 外形图：
■ 使用说明：
1、信号传感器的类型：
接近开关、光电开关、霍尔开关、齿轮传感器等开关量的传感器均可，对于电磁感应式非开关量的不能接口使用。
选择传感器时务必考虑其工作频率是否满足被测转速。
2、模块上有2个转速调整，一是粗调，二是细调。顺时针调为转速越高。当转速达到设定的位置，模块输出信号翻转。
3、信号指示，绿灯为输入信号灯，橙色为超速输出指示灯。
